Qu'est-ce qu'un solénoïde, comment fonctionne-t-il et à quoi sert-il ?
Partie 1 : Qu'est-ce qu'un solénoïde ?
Les solénoïdes sont essentiellement constitués de bobines de fil de cuivre. Ces bobines génèrent un champ magnétique qui exerce une force sur un piston métallique. Ce phénomène se produit lorsqu'un courant électrique alimente le solénoïde. Les solénoïdes permettent une conversion instantanée de l'énergie en action. Ils sont donc particulièrement adaptés aux applications nécessitant une réaction immédiate.
Solénoïde en physique
Un solénoïde est un dispositif constitué d'une bobine de fil de cuivre, utilisé comme électroaimant. Il convertit l'énergie électrique en énergie mécanique, générant un champ magnétique qui induit un mouvement linéaire à partir du courant électrique.
Deuxième partie : Comment fonctionne un solénoïde ?

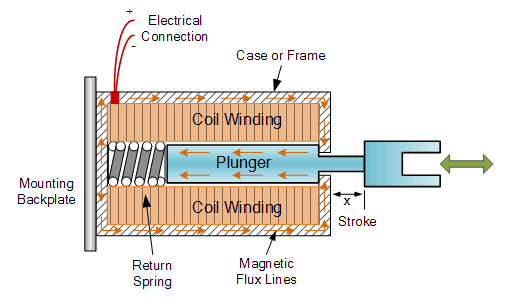

Lorsqu'un courant électrique traverse un solénoïde, il crée un champ magnétique puissant qui attire ou repousse un matériau magnétique, ici un plongeur magnétique, et le déplace linéairement à l'intérieur de son boîtier. Le mouvement de va-et-vient du plongeur génère le mouvement mécanique qui actionne le composant souhaité. Les aimants solénoïdes présentent un avantage par rapport aux aimants permanents classiques, car leur magnétisme peut être activé ou désactivé à volonté par simple coupure ou application du courant électrique.
Vous pouvez ajuster l'intensité de l'attraction magnétique en modifiant le courant électrique. De plus, le sens de rotation de la bobine du solénoïde peut être inversé en fonction du sens du courant qui la traverse.
Il existe deux types principaux d'électrovannes : à soupape et électriques. Dans les électrovannes à soupape, un courant électrique constant est appliqué. Une fois activées, le piston se rétracte pour ouvrir la soupape qui, sans cela, bloquerait le passage du fluide. Dès que le champ électromagnétique est interrompu, l'électrovanne se désactive et la soupape se referme. Les électrovannes électriques servent à fermer les circuits nécessaires au fonctionnement des moteurs. Lorsqu'elles reçoivent le courant électrique, elles attirent les composants métalliques environnants pour créer un circuit fermé. Un courant électrique constant est nécessaire pour maintenir le circuit fermé et assurer le fonctionnement du moteur.
Troisième partie : Types de solénoïdes
3.1 Électrovanne à noyau laminé AC : Ces électrovannes sont composées d'un bobinage et d'un noyau métallique laminé, ce qui contribue à réduire les courants de fuite et à optimiser leurs performances. Elles présentent un courant d'appel important, délivrant une force plus élevée lors de la course initiale. De ce fait, elles peuvent effectuer un plus grand nombre de courses que les électrovannes à noyau laminé DC. Les électrovannes à noyau laminé AC sont couramment utilisées dans les serrures, les dispositifs médicaux, les équipements industriels, les véhicules et autres équipements nécessitant une mise en marche immédiate.
3.2 Solénoïde à cadre ouvert CCCertaines applications peuvent également utiliser un solénoïde à cadre ouvert pour courant continu, doté d'un cadre ouvert qui entoure la bobine. Ce solénoïde offre un fonctionnement à course plus contrôlée, ce qui le rend adapté à de nombreuses applications courantes, telles que les disjoncteurs, les obturateurs d'appareils photo, les scanners, les compteuses de pièces et les machines de jeux. Bien qu'il fonctionne en courant continu, le solénoïde à cadre ouvert pour courant continu est compatible avec les équipements alimentés en courant alternatif.
Électrovanne CC à cadre ouvert : À l’instar des électrovannes à cadre en C, les électrovannes CC à cadre en D offrent une course plus contrôlée et sont compatibles avec les applications alimentées en courant alternatif. La principale différence réside dans le fait que le cadre en forme de D est constitué de deux pièces assemblées qui protègent la bobine. Ces électrovannes sont fréquemment utilisées dans les distributeurs automatiques de billets, les machines de jeux et les appareils d’analyse de gaz et de sang.
3.3 Solénoïde linéaire tubulaire :Il s'agit de l'un des solénoïdes les plus répandus. Les solénoïdes linéaires sont constitués d'un noyau métallique enroulé en bobine, qui applique une force de poussée ou de traction pour actionner un équipement. Ce fonctionnement les rend couramment utilisés dans de nombreux dispositifs de démarrage, tels que les systèmes d'allumage des véhicules. Les solénoïdes linéaires tubulaires sont également parfaitement adaptés aux serrures électriques, car ils permettent à la porte de résister à des forces importantes lorsqu'elle est verrouillée.
3.4 Solénoïde rotatifSi une application nécessite un processus de commande automatique simple, elle peut utiliser un solénoïde rotatif. Ce dernier possède les mêmes composants essentiels que les autres solénoïdes, mais avec un mode de fonctionnement unique. Les solénoïdes rotatifs fonctionnent grâce à un noyau métallique situé sur un disque rainuré. Le diamètre des rainures est adapté aux fentes du corps du solénoïde, et des roulements à billes facilitent le mouvement. À la mise sous tension, le noyau se rétracte dans le corps du solénoïde et le disque se met à tourner. À la mise hors tension, un ressort ramène le disque à sa position initiale. Plus robustes que les autres types de solénoïdes, les solénoïdes rotatifs sont fréquemment utilisés dans des applications industrielles telles que les obturateurs automatiques et les lasers.
Les électroaimants diffèrent des aimants permanents. Ils sont constitués de bobines de fil de cuivre parcourues par un courant électrique. Le mouvement des charges crée des champs magnétiques ; ainsi, lorsqu'un courant électrique traverse les bobines d'un électroaimant, celles-ci se comportent comme un aimant. Dès que le courant est coupé, les bobines cessent de se comporter comme un aimant. Les électroaimants sont utilisés dans de nombreux appareils électroniques lorsque la force magnétique n'est requise que pendant de courtes périodes. Ils ne contiennent aucune pièce métallique. Lorsque l'alimentation est activée, l'aimant est activé ; lorsqu'elle est désactivée, il est désactivé. Ils sont généralement de forme carrée ou ronde pour faciliter leur intégration.
3.6 Solénoïde de verrouillage :
Un solénoïde à verrouillage utilise une impulsion de courant électrique ou un aimant permanent interne pour maintenir une position définie sans alimentation continue. Les solénoïdes à verrouillage (également appelés solénoïdes bistables) possèdent deux positions standard : hors tension (piston complètement déployé) et hors tension (piston maintenu en position par des aimants permanents).
Les solénoïdes à verrouillage peuvent être désactivés pendant la majeure partie de leur cycle d'activation, permettant ainsi l'utilisation d'une impulsion de courant plus élevée. Cette impulsion plus élevée génère une vitesse et une force de traction supérieures, sans la consommation d'énergie excessive ni le dégagement de chaleur d'un solénoïde conventionnel. En position activée ou désactivée, les solénoïdes à verrouillage consomment très peu d'énergie, ne génèrent quasiment aucune chaleur et sont quasiment silencieux. Leur faible consommation les rend parfaitement adaptés aux applications alimentées par batterie.
Une électrovanne est un dispositif de vanne à commande électrique permettant de contrôler le passage d'un fluide. Son fonctionnement repose sur le mouvement vertical d'un piston, généré par le champ magnétique de l'électrovanne. Ce piston ouvre ou ferme l'orifice de passage du fluide. Différents modèles, matériaux de construction et circuits permettent d'utiliser les électrovannes dans une vaste gamme d'applications. Leur commande électrique permet un pilotage à distance et automatisé. On les retrouve fréquemment dans le traitement de l'eau, l'automobile, l'agroalimentaire, les dispositifs médicaux et de nombreuses autres applications industrielles.
Part Four Cycle de service du solénoïde
Une autre méthode plus pratique pour réduire la chaleur générée par la bobine du solénoïde consiste à utiliser un cycle de service intermittent. Ce cycle implique que la bobine est activée et désactivée de manière répétée à une fréquence appropriée, afin d'actionner le mécanisme du plongeur sans qu'il ne se désactive pendant la période d'arrêt. La commutation par cycle de service intermittent est un moyen très efficace de réduire la puissance totale consommée par la bobine.

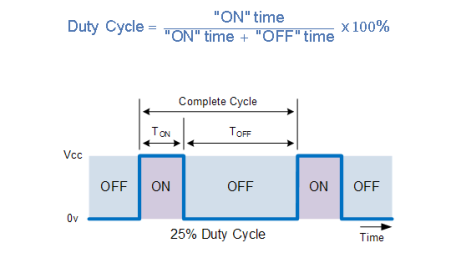

Le rapport cyclique (%ED) d'un solénoïde correspond à la proportion du temps d'activation (« ON ») pendant laquelle le solénoïde est alimenté. Il s'agit du rapport entre le temps d'activation (« ON ») et la durée totale d'un cycle complet (activation + désactivation). Autrement dit, la durée du cycle est égale à la somme du temps d'activation et du temps de désactivation. Le rapport cyclique est exprimé en pourcentage, par exemple :
Si un solénoïde est activé pendant 30 secondes, puis désactivé pendant 90 secondes avant d'être réactivé (cycle complet), la durée totale du cycle est de 120 secondes (30 + 90). Le rapport cyclique du solénoïde est donc de 30/120 s, soit 25 %. Ainsi, connaissant le rapport cyclique et la durée de désactivation, il est possible de déterminer la durée maximale d'activation du solénoïde.
Par exemple, si le temps d'arrêt est de 15 secondes et le rapport cyclique de 40 %, le temps de mise en marche est de 10 secondes. Un solénoïde avec un rapport cyclique nominal de 100 % est conçu pour une tension continue et peut donc rester sous tension en permanence sans risque de surchauffe ni de dommage.
Cinquième partie : Applications industrielles
Sans vous en rendre compte, vous utilisez des solénoïdes au quotidien. De tailles et de puissances variées, les solénoïdes conviennent à d'innombrables applications. Les solénoïdes puissants, composés de nombreuses bobines, créent des champs magnétiques intenses et peuvent alimenter des machines de grande taille. Un solénoïde plus petit et moins puissant peut être utilisé pour des fonctions plus simples, comme sonner à une porte. Voici quelques applications courantes des solénoïdes :
5.1. Grue électromagnétique :La grue électromagnétique est l'une des applications les plus courantes des électroaimants dans le domaine industriel. Elle utilise la force magnétique générée par l'électroaimant pour attirer des matériaux magnétiques comme l'acier et ainsi soulever des charges lourdes. Les grues électromagnétiques sont largement utilisées dans des secteurs tels que la sidérurgie, la construction navale et la fabrication de machines.
5.2. ÉlectrovanneUne électrovanne est une vanne qui utilise des électroaimants pour contrôler l'ouverture et la fermeture d'un fluide. Elle est largement utilisée dans des secteurs tels que le pétrole, la chimie, l'électricité et l'agroalimentaire. Les électrovannes présentent l'avantage d'une structure simple, d'une réponse rapide et d'une grande fiabilité.
5.3. Relais électromagnétiqueUn relais électromagnétique est un dispositif qui utilise des électroaimants pour commander des interrupteurs de circuit. Il est largement utilisé dans les systèmes électriques, l'automatisation, les équipements de communication et d'autres domaines. Les relais électromagnétiques se caractérisent par leur petite taille, leur légèreté et leur fiabilité.
5.4 Frein électromagnétiqueLe frein électromagnétique est un dispositif qui utilise la force magnétique générée par des électroaimants pour assurer le freinage. Il est largement utilisé dans les ascenseurs, les machines-outils, les appareils de levage et autres applications. Les freins électromagnétiques présentent l'avantage d'un freinage progressif, d'une grande réactivité et d'une fiabilité élevée.
5.5 Embrayage électromagnétiqueL'embrayage électromagnétique est un dispositif qui utilise la force magnétique générée par des électroaimants pour réaliser une fonction d'embrayage. Il trouve de nombreuses applications dans les machines-outils, les machines d'emballage, les machines d'imprimerie et d'autres domaines. L'embrayage électromagnétique se caractérise par une structure simple, une action rapide et une commande aisée.
5.6 Applications des électroaimants dans d'autres domaines : Outre les applications mentionnées ci-dessus, les solénoïdes électroaimants sont également largement utilisés dans des équipements tels que les machines à souder électriques, les cuiseurs électromagnétiques et les radiateurs électromagnétiques.
Sixième partie :Application typique solénoïde
6.1. Électroaimants dans la sidérurgie : Dans la sidérurgie, les électroaimants sont principalement utilisés dans des équipements tels que les ponts roulants électromagnétiques et les ventouses électromagnétiques pour le levage et la manutention des tôles d'acier. De plus, ils sont également utilisés dans des équipements tels que les agitateurs électromagnétiques et les réchauffeurs électromagnétiques afin d'améliorer l'efficacité de la production d'acier.
6.2. Électrovannes dans l'industrie pétrochimique : Dans l'industrie pétrochimique, les électrovannes jouent un rôle essentiel. Elles permettent de contrôler l'ouverture et la fermeture des fluides pour une régulation automatique. De plus, des électroaimants sont utilisés dans des équipements tels que les pompes et les réchauffeurs électromagnétiques afin de garantir la sécurité et la stabilité du processus de production.
6.3. Électroaimant de système électrique : Les relais électromagnétiques sont largement utilisés dans les systèmes électriques. Ils servent à protéger les équipements électriques tels que les disjoncteurs et les contacteurs, à déconnecter automatiquement les circuits défectueux et à garantir le bon fonctionnement des systèmes électriques.
6.4 Électroaimants pour le transport : Dans le domaine des transports, les électroaimants sont utilisés dans les freins électromagnétiques, les embrayages électromagnétiques et d’autres équipements. Par exemple, le frein électromagnétique d’un ascenseur garantit la sécurité de son fonctionnement ; l’embrayage électromagnétique d’une voiture permet un changement de vitesse en douceur.
6.5 Industrie du petit électroménager : L’utilisation des électroaimants dans le secteur de l’électroménager se généralise. Par exemple, les plaques à induction, les chauffe-eau électromagnétiques et autres appareils utilisent le champ magnétique généré par les électroaimants pour chauffer, ce qui présente les avantages suivants : économies d’énergie, haute efficacité et sécurité.
Septième partie : Résumé
En réalité, les électroaimants offrent de vastes perspectives d'applications industrielles. Grâce aux progrès constants de la science et de la technologie, leurs performances et leur fiabilité s'améliorent sans cesse, et leurs applications dans divers domaines se multiplient.
