ロータリーソレノイドの原理、構造、応用

コンテンツ ：

パート 1: 回転ソレノイドとは何ですか?

パート 2: ロータリーソレノイドの動作原理は何ですか?

パート3：ロータリーソレノイドの構造

3.1 コアコンポーネント

3.2 ステーター

3.3 ローター

3.4 整流/制御ユニット

パート 4: ロータリーソレノイドのアプリケーション?

4.1 精密機器

4.2 医療機器：

4.3 エネルギー場:

パート5：技術的な特徴と利点

第6回：ロータリーソレノイドと通常のモーターの違い

パート7：ロータリーソレノイドの一般的な問題：

第8部：結論

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

パート 1 回転ソレノイドとは何ですか?

ロータリーソレノイド電磁力と機械的な回転運動構造を組み合わせた装置です。主に電流を通して磁場を発生させ、その磁場の力でローター（またはムーバー）を軸を中心に一定角度回転させます。一般的に適用される回転角度は25度、45度、65度、または90度です。電気エネルギーから機械エネルギーへのエネルギー変換を実現できる装置です。従来のリニアソレノイドとは異なり、直線運動ではなく、制御可能な回転トルクと左右の角度回転を生み出すことがその核心です。

パート 2: ロータリーソレノイドの動作原理は何ですか?

ソレノイドコイルを電源に接続すると、鉄心とアーマチュアが磁化され、互いに逆極性の磁石が形成され、両者の間に電磁吸引力が発生します。吸引力がバネの反力を超えると、アーマチュアは鉄心に向かって動き始めます。ソレノイドコイルの電流値が一定値以下になるか、電源が遮断されると、電磁力はバネの反力よりも低くなり、アーマチュアは反力の作用を受けて元の位置に戻ります。

ロータリーソレノイドは、電流を流した鉄心の電磁コイルによって発生する電磁力を利用して機械装置を制御し、所定の姿勢をとる家電製品の一部です。電磁エネルギーを機械エネルギーに変換します。ロータリーソレノイドは、主にソレノイドコイル、プランジャー、アーマチュアの3つの部分で構成されています。プランジャーとアーマチュアは一般的に軟磁性材料で作られています。鉄心は通常固定されており、電磁コイルは常に鉄心に取り付けられています。電気スイッチの電磁石のアーマチュアにもバネが取り付けられています。

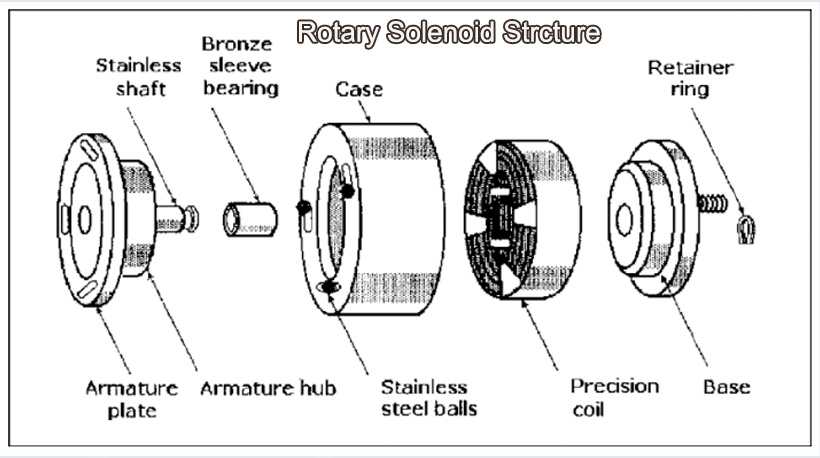

パート3：ロータリーソレノイドの構造

一般的に、回転ソレノイドは管状のハウジングケースに収められ、高透磁率材料を用いて円筒形に成形されています。この磁性ハウジングは電磁石内部の構造部品に対して優れた保護効果を発揮し、長ストローク配置においても強力な保持力を確保します。同時に、すべての内部部品には適切な防錆処理が施されており、長期使用に耐えます。超強力丸鋼管電磁石は、電磁力変換吸引の原理に基づき、ソレノイド構造を採用し、直動往復電磁石を設計・製造しています。独自の設計と材料選定により、このシリーズの電磁石は、柔らかさ、安定性、柔軟性、信頼性を確保しています。

3.1 コアコンポーネント

ロータリーソレノイドは電磁吸引の原理に基づき、ランプ構造を採用しています。電源が接続され吸引されると、ランプ構造によって角度が回転し、ラジアル方向の偏差なくトルクを出力します。回転角度の精度、姿勢の安定性、吸引の利便性などの利点があります。

3.2 ステーター：通常、コイルと磁気コアを含む固定部分は、制御可能な磁場を生成するために使用されます。

3.3 ローター:回転部分は永久磁石または透磁性材料で構成することができ、磁場の作用によりトルクを生成します。

3.4 整流/制御ユニット：設計タイプ (DC、ステッパー、サーボなど) に応じて、ブラシ、電子整流子、またはセンサー (エンコーダなど) が含まれる場合があります。

ベアリングおよびサポート システム: 低摩擦回転を保証します。一般的なタイプには、ボール ベアリングや磁気サスペンション構造などがあります。

パート4：ロータリーソレノイド応用 ？

ロータリーソレノイドは、選別機、コンデンサー、トランジスターなどの電子機器の部品、果物や野菜製品の選別、工業用レンズシャッター速度、高速精密繊維機器の位置決め、高電圧回路ブレーカーのロック装置、錠剤製造における高速打錠キャンディーなど、さまざまな工業用自動制御システムに広く使用されています。

典型的な用途

4.1 精密機器：光学レンズの焦点調節機構、顕微鏡ステージの回転など。

自動化設備：ロボットアームジョイント駆動、生産ラインインデックスプレート位置決め。

4.2 医療機器：CT スキャナーの回転部品、微細手術器具。

民生用電子機器: ハードディスクドライブのスピンドルモーター、ドローンのジンバル制御。

4.3 エネルギー場:小型風力タービン方向調整装置、太陽光パネル追尾システム。

パート5：技術的な特徴と利点

5.1 高い応答速度：電磁駆動はミリ秒レベルの動的調整を実現でき、従来の機械式伝達よりも優れています。

5.2 精密制御：トルク電流制御により速度を微調整可能（ステッピングモーターの分割駆動など）

5.3 非接触伝送：一部の設計（磁気カップリングなど）では物理的な接触が不要なので、摩耗やノイズが軽減されます。

5.4 欠点と課題:磁場を維持するために継続的な電源供給が必要であり、高出力シーンでは熱が発生しやすく、高精度システムのコストが高くなります。

第6回：ロータリーソレノイドと通常のモーターの違い

電磁エネルギー変換の分野において、回転電磁石と一般的なモータ（DCモータ、ACモータなど）はどちらも磁場と機械運動の相互作用を伴いますが、設計目標、性能重視、適用シナリオにおいて両者の間には大きな違いがあります。以下の比較分析は参考としてご利用ください。

6.1. 構造と駆動原理の違い

コア機能ポジショニング

ロータリーソレノイド：本質的には電磁アクチュエータであり、その主な機能は回転角度またはショートストロークトルクを正確に制御することです（ステッピングモーターのステップバイステップの位置決めやサーボシステムの閉ループフィードバックなど）。

一般的なモーター：継続的かつ効率的なエネルギー変換を目標とし、速度、出力、長期動作安定性の追求を優先します（コンベアベルトを駆動する産業用モーターや電気自動車のハブモーターなど）。

6.2 磁場発生法

ロータリーソレノイドでは、ハイブリッド磁場設計（永久磁石 + 電磁コイルの組み合わせなど）がよく使用され、電流の方向または位相を変更することで磁場の極性を直接制御し、瞬時の応答を実現します。

通常のモーター（特にACモーター）は、回転磁界または誘導電流（かご型ローターの渦電流効果など）に依存しており、磁界分布がより均一であるため、連続運転に適しています。

6.3 機械的な複雑さ

ロータリーソレノイドの構造はよりコンパクトで、ギアボックスが省略されることが多く（ダイレクトドライブ技術）、小型化統合に適しています（携帯電話のカメラフォーカスモジュールなど）。

通常のモーターには、負荷要件に適応するために減速機または伝動装置が装備されていることがよくあります (電動工具の遊星ギア セットなど)。

6.4 精度レベル

ロータリーソレノイドは、ミクロンレベルの位置決め精度（フォトリソグラフィー装置のウェーハステージ調整など）を実現でき、一部の高精度モデルはナノメートルレベルの解像度をサポートします。

通常のモーターの精度は通常、ミリメートルからセンチメートルレベルであり、位置決め機能を向上させるには外部エンコーダに依存します（産業用ロボットの関節モーターなど）。

6.5 応答速度

低慣性設計により、回転電磁石の動的応答は数ミリ秒に達することができ、高頻度の起動と停止（レーザー切断機のガルバノメータ制御など）に適しています。

通常のモーターはローター質量が大きく、加減速時間が長いため、定常状態（水ポンプやファンなど）に適しています。

6.6 エネルギー効率と熱管理

エネルギー変換効率

ロータリーソレノイドは、短期の断続的な作業ではより効率的ですが、連続した大きな負荷がかかるとコイルが加熱されるため、性能が簡単に低下します。

通常のモーター（永久磁石同期モーターなど）は、磁気回路設計を最適化することで 90% 以上の連続効率を実現でき、長期運転に適しています。

放熱要件

ロータリーソレノイドは、多くの場合、自然放熱または少量の空冷に頼っています。高温は磁石の減磁を引き起こす可能性があります（例えば、NdFeB材料は80℃を超えると磁性を失います）。

通常のモーターは強制冷却（水冷、油冷など）が必要ですが、特に高出力モデルではベアリングへの熱膨張の影響を考慮する必要があります。

6.7 ロータリーソレノイドの代表的な用途と通常のモータの代表的な用途

精密制御光学機器の焦点合わせ、半導体ウェハのアライメント特別な精度要件のないコンベアおよびミキサー

小型化要件内視鏡のステアリング機構、マイクロロボットの関節家電製品（洗濯機、掃除機）

高周波動的応答 3Dプリントノズル、高速走査ガルバノメータの位置決め 一定速度で稼働する換気システムとコンプレッサー

特殊環境適応性真空環境（宇宙機器）、強磁場対応シナリオ従来の産業環境（工場、車両）

6.8 コストとメンテナンスの考慮事項

製造コスト

高精度センサー（ホール素子、光電エンコーダなど）とカスタマイズされた磁気回路設計のため、回転電磁石の単位当たりのコストは比較的高くなります。

一般的なモーターは、標準化生産（IEエネルギー効率グレードシリーズなど）により単価を大幅に下げており、大量購入に適しています。

メンテナンスの複雑さ

ロータリーソレノイドは、磁場をセンサーと一致させるために定期的に校正する必要があります。ブラシレス設計の中には長寿命のものもありますが、修理が難しいものもあります（磁気ベアリングが損傷して工場に返送しなければならない場合など）。

通常のモーターはメンテナンスが容易で、カーボンブラシの交換やベアリングの潤滑などの作業を現場の技術者が完了できます。

パート7：ロータリーソレノイドの一般的な問題：

7.1. 回転電磁石は、まず負荷を動かすために必要なトルクを計算し、さらに温度変化や動作電圧の変化などの要因を十分に考慮する必要があります。したがって、最終的な必要トルクには1.5以上の安全係数を乗じる必要があります。

7.2. 実際のアプリケーションの回転角度が必要な回転角度より低い場合は、回転が終了する側に外部ストッパーを取り付ける必要がありますが、回転が始まる側には外部ストッパーを取り付けることはできません。

7.3. 発熱と熱管理の失敗

問題の現れ:

コイルの抵抗損失により温度上昇が起こり、高温になると磁石の減磁が発生します（ネオジム鉄ボロン材料の性能は80℃以上で減衰します）。

高周波動作時には渦電流損失が増加し、ステータコアが局所的に過熱します。

解決：

素材のアップグレード:

ジュール熱を減らすには、低抵抗銅合金コイル（銀銅複合線など）を使用します。

アモルファス合金ステータコアを採用し、渦電流損失を低減（2024年量産コスト30％削減）。

冷却技術：

マイクロ機器: マイクロヒートパイプや相変化材料 (パラフィンベースの複合材料など) を統合します。

高出力シナリオ：液体冷却循環システム（テスラヒューマノイドロボット関節モーターなど）を導入します。

7.4. 制御精度のドリフトと不十分な安定性

問題の現れ:

センサーノイズ（エンコーダ信号干渉など）により角度偏差が発生します。

負荷が突然変化すると、従来の PID 制御ではサブミクロンの位置決めを実現することが困難になります。

解決：

ハードウェアの最適化:

光電式エンコーダの代わりに磁気格子エンコーダ（分解能最大 0.001°）を使用し、汚染防止能力を向上させます。

冗長センサー（ホール + レーザー干渉計デュアルフィードバックなど）を追加します。

アルゴリズムのアップグレード:

AI 適応制御: ディープラーニングを通じて負荷の外乱を予測します (Boston Dynamics Atlas ロボット関節制御など)。

スライディングモード可変構造制御：耐干渉性が強化されており、強い振動環境に適しています。

7.5. 機械的摩耗と寿命限界

問題の現れ:

ベアリングの摩耗により回転偏心が生じ、精度が低下します。

ブラシ整流子（DC電磁石）の火花浸食。

解決：

非接触設計：

磁気サスペンションベアリング：機械的な摩擦を排除します（国内フォトリソグラフィー機械のワークピーステーブルなどに適用されています）。

ブラシレス電子整流：SiC MOSFETを使用してスイッチング損失を低減します。

潤滑技術の革新：

二硫化モリブデン固体潤滑コーティングは真空環境で使用され、耐熱性は400℃です。

マイクロベアリングにイオン液体を注入することで、生涯メンテナンスフリーを実現します。

7.6. 電磁干渉（EMI）と互換性の課題

問題の現れ:

高周波PWM駆動は放射ノイズを発生し、精密機器（MRI装置など）に影響を与えます。

複数の電磁石が連携して動作する場合の磁場結合干渉。

解決：

シールド設計：

ステータの外層はナノ結晶軟磁性合金でコーティングされており、シールド効率は 90dB 以上です。

回路基板には伝導干渉を抑制するためのコモンモードチョークが組み込まれています。

共同制御:

磁場キャンセルアルゴリズム (マルチコイル逆励起など) を使用して、正味放射を減らします。

コンプライアンス要件:

EU の新しい 2024 年 CE-EMC-2030 では、医療機器の電磁両立性閾値が 10mV/m に厳しくなります。

7.7 コストと保守性の問題

問題の現れ:

高精度センサーとカスタマイズされた磁気回路により、製造コストが上昇します。

モジュール性が低いため、現地での修理には工場での調整が必要です。

解決：

モジュラー設計:

ステーター、ローター、コントローラーをプラグ可能なユニット (ABB モジュラー産業用モーターなど) に分離します。

デジタル ツイン テクノロジーを推進し、仮想コミッショニングを通じて物理的なキャリブレーションの回数を削減します。

予測メンテナンス:

振動や温度を監視する IoT センサーを組み込み、AI が障害ポイントを予測します (Siemens MindSphere プラットフォームなど)。

第8部：結論

8.1 原則:電磁気学の原理に基づいて動作します。ソレノイドコイルに電流が流れると、磁場が発生します。この磁場は、ソレノイドアクチュエータ内の強磁性体（ローターなど）と相互作用します。この相互作用により、ローターは特定の角度（通常は数度から約90度）回転します。

2. 建設

ロータリーソレノイドアクチュエータの主要部品は、ボビンに巻かれたソレノイドコイルです。コイル内には、可動式の強磁性コア（ローター）が内蔵されています。鋼板製のハウジングは、ソレノイドコイルを内部で支持し、ローターの動きをガイドするために固定されています。一部のロータリーソレノイドアクチュエータには、電流が遮断された際にローターを元の位置に戻すためのスプリングなどの追加部品が搭載されている場合があります。

8.3 ロータリーソレノイドの制御：ロータリーソレノイドは、電源の接続または電源のオフによって磁力を制御することができます。電流の強さによって磁力の高さを制御し、電流の方向を変えることでN極とS極を制御できます。非常に便利です。

8.4. アプリケーション

• 産業オートメーション: 製造プロセスでは、回転ソレノイドは、部品を特定の位置に回転させてさらに処理する必要があるインデックス機構などのタスクに使用されます。
• バルブ制御：流体制御システムでは、ロータリーソレノイドアクチュエータを使用してロータリーバルブを操作します。バルブシャフトを回転させることによりバルブを開閉し、液体またはガスの流れを制御します。
• ロボット工学: ロボット アームやグリッパーでは、これらのアクチュエーターは、さまざまな角度で物体をつかんだり放したりするなどのタスクに回転動作を提供できます。
  • 自動車自動車用途では、ミラーの位置調整などの機能に使用したり、場合によっては特定の種類のエンジン制御機構に使用したりできます。

8.5 ロータリーソレノイド利点

• 高トルクロータリーソレノイドは、そのサイズに対して高いトルクを生成できるため、大きな回転力が必要な用途に適しています。
• 速い応答ロータリーソレノイドアクチュエータは電気入力の変化に迅速に応答できるため、動的システムや果物選別機での高速操作が可能になります。
• コンパクトなデザイン: コンパクトなため、パフォーマンスを犠牲にすることなく、スペースが限られたアプリケーションにハウジングを統合できます。
• 精度コントロールロータリーソレノイドは正確な回転角度を提供できるため、正確な位置決めが必要なアプリケーションでは重要です。

8.6 ロータリーソレノイドアクチュエータデメリット

• 回転角度の制限: 前述のように、一般的な回転角度は比較的制限されており (通常は 25 度から 90 度程度)、完全な 360 度回転を適用することは困難です。
• 消費電力:設計と用途によって異なりますが、特に連続使用時にはかなりの電力を消費する可能性があります。
• 熱問題：そのソレノイドコイル発熱量が多くなり、一部のアプリケーションでは過熱を防ぎ良好な状態を維持するために追加の冷却機構が必要になる場合があります。

要約すると、ロータリーソレノイドアクチュエータは、特定の利点と限界を備えた有用な電気機械装置であり、回転動作制御が必要な様々な産業で幅広い用途に使用されています。Dr. Solenoidは、世界市場で多くのブランド向けにロータリーソレノイドを多数製造してきました。ロータリーソレノイドアプリケーションを必要とする新しいプロジェクトがある場合は、お気軽にお問い合わせください。お問い合わせ弊社の経験豊富なエンジニアが、お客様のご要望に応じて最適なソリューションをご提案いたします。
