Bingehên bingehîn ên Solenoidên Girtinê: Rêbernameyek Berfireh

Beşa 1: Solenoidê kilîtkirinê çi ye?

YEKsolenoidê kilîtkirinêamûrek elektromekanîkî ye ku hêza manyetîk a ku ji hêla herikîna elektrîkê ve tê hilberandin bikar tîne da ku pozîsyonek diyarkirî bêyî hewcedariya sepandina domdar a hêzê biparêze. Solenoidek kilîtkirî (ku jê re solenoidek du-îstîqrar jî tê gotin) du pozîsyonên standard hene: dema ku enerjî qut dibe, pîston bi tevahî dirêj dibe, û dema ku enerjî qut dibe, pîston ji hêla manyetîkek daîmî ve di cîh de tê girtin.

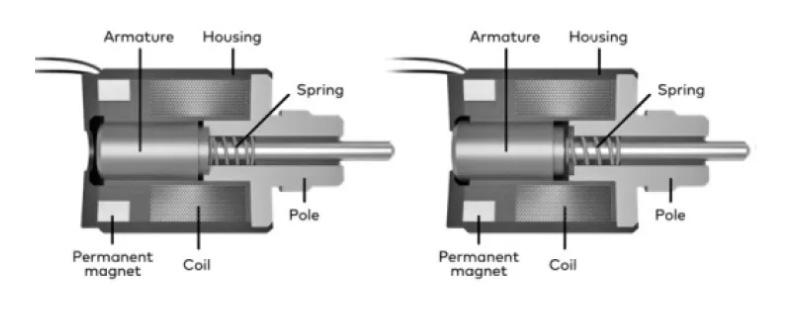

Beşa 2: Çêkirina solenoideke kilîtkirinê

Beşa elektromagnetîk: Bi giranî ji bobînan pêk tê. Dema ku herikîn ji bobînan derbas dibe, zeviyek magnetîkî çêdibe. Ev beşa bingehîn e ku hêza ajotinê peyda dike.

Beşa mekanîkî: bi gelemperî pistonek an armaturek dihewîne. Piston ji hêla qada manyetîk a bobînê ve tê bandor kirin û dikare bi xêzikî biçe an bizivire. Di hin sêwirandinan de, pêkhateyên wekî biharên vegerê jî hene ku dema ku hêz qut dibe alîkariya pistonê dikin ku vegere pozîsyona xwe ya orîjînal.

Beşa 3: Solenoidê kilîtkirinê çawa dixebite?

Mekanîzmaya Qefilandinê: Dema ku pulseke herikê li ser bobîna solenoidê tê sepandin, zeviya manyetîk a ku çêdibe pistonê dikişîne, dibe sedema ku ew biçe û di pozîsyonek diyarkirî de qefil bibe. Ev çalakiya qefilandinê dikare ji bo girtina beşek mekanîkî di cîh de were bikar anîn, wek mînak valvek vekirî an girtî bihêle, an jî kilîtkirina guhêrbarek di rewşek diyarkirî de.

Mekanîzma vekirinê: Ji bo vekirina kilîtê, bi gelemperî pêdivî bi pulseke herikînê ya din bi polarîteya cuda an jî sînyalek kontrolê ya taybetî heye. Ev dibe sedema guherînek di qada manyetîk de, pistonê vedigerîne pozîsyona xwe ya eslî, bi vî awayî kilîtê vedike.

Polarîteya elektrîkê ji bo xebitandina rast a solenoideke kilîtkirî pir girîng e. Dema ku herikîn di yek alî de diherike, qada bobînê enerjî dibe, û kişandina mıknatîsê daîmî zêde dike. Kişandin armatureyê dikişîne ser qutba sabît. Dema ku armature bi tevahî bi qutbê re di têkiliyê de ye, mıknatîsê daîmî bêyî ku enerjiya elektrîkê zêdetir bike, wê di pozîsyona kilîtkirî de digire. Şandina herikê di aliyê berevajî de bi rêya qada bobînê kişandina mıknatîsê betal dike û pistonê ji pozîsyona kilîtkirî berdide.

Beşa 4: Cureyên Solenoîdên Girtinê

4.1 Dabeşkirin li gorî prensîba xebatê

• Solenoidên kilîtkirî yên mıknatîsê daîmî: Ev solenoid tevlîheviyek ji mıknatîsek daîmî û bobînek solenoid bikar tînin. Dema ku pulsek kurt a herikînê li bobînê tê sepandin, mıknatîsê daîmî herikînek mıknatîsî ya piçûk werdigire, dibe sedema ku piston ber bi stûnek sabît ve biçe. Piştî ku herikîn qut dibe, mıknatîsê daîmî armaturê di pozîsyona kilîtkirî de digire.
• Solenoîdên Girêdana Mayînde: Sêwirana navxweyî ya van solenoîdan magnetîzma wan a mayî ya xwezayî zêde dike. Dema ku enerjî lê tê danîn, magnetîzma bobînê dihêle ku solenoîd girêbide. Ji bo vekirina solenoîdê heta ku elektrîk ji nû ve were sepandin, herikeke polarîteya berevajî hewce ye.

4.2 Dabeşkirin li gorî avahiyê

• Solenoîdên Kilîtkirî yên Çarçoveya Vekirî: Ew xwedî sêwirana kompakt û avahiyek erzan in, ku di cûrbecûr serîlêdanan de nermbûnê peyda dikin. Avakirina çarçoveya vekirî dihêle ku pêkhateyên hundurîn bi hêsanî werin çavdêrîkirin û parastin.
• Solenoîdên Kilîtkirî yên Kompakt: Ev solenoîd ji bo parastinê bi tevahî di potê de ne. Ew ji bo sepanên ku cîh bi sînor e û parastinek bilind hewce ye, wekî hin cîhazên elektronîkî yên mînyatur, guncaw in.

4.3 Dabeşkirin li gorî senaryoya serîlêdanê

• Solenoidên kilîtkirinê yên ji bo karên giran: Ji bo ragirtina hêz û barên bilind hatine çêkirin, ew pir caran di alavên pîşesaziyê, makîneyên înşaetê û warên din de têne bikar anîn. Mînakî, ew dikarin ji bo kontrolkirina valvên mezin di pergalên hîdrolîk an mekanîzmayên kilîtkirinê yên ji bo pêkhateyên makîneyên giran de werin bikar anîn.
• Solenoidên kilîtkirinê yên mînyatur: Ji ber ku ew piçûk in, ew ji bo sepanên bi cîh-sînorkirî yên wekî cîhazên elektronîkî yên veguhêzbar, cîhazên bijîşkî yên bi pêkhateyên mînyatur, û hin amûrên rastîn guncan in.
• Solenoîdên Girêdanê yên Bi Ewlehî: Ev solenoîd ji bo karanîna di jîngehên xeternak de hatine sêwirandin, wekî deverên ku gazên şewatbar an madeyên teqemenî hene. Ew xwedî xebata "dirêjkirî" ya bilez û standardên ewlehiyê yên hişk in da ku li dijî şewq û çavkaniyên din ên şewatê biparêzin.
• Solenoidên kilîtkirinê bi pîna teqîner: Ji bo sîstemên vemirandina agir hatine çêkirin, ew hewce ne ku hêzek mezin çêbikin da ku derbasî dîska teqîner bibin û madeya vemirandinê an madeyên din berdin.

4.4 Cureyên din ên taybet

• DualîSolenoîda Girêdana DC: Dikare ji bo girtinê di her du aliyan de were kontrol kirin, sêwirana kompakt, xerckirina enerjiyê kêm e, ji bo sepanên bi pîlê dixebitin ku hewceyê kontrola dualî ne guncaw e.
• Solenoidên kilîtkirî yên sê-pozîsîyonî: Ev solenoid sê pozîsyon hene û bi gelemperî bi navendê biharê ne û di pozîsyonên dawî de kilît dibin. Ew dikarin rewşên kontrolê yên bêtir peyda bikin û di hin serlêdanên ku kontrola pozîsyonê ya rasttir hewce dikin de têne bikar anîn.
• Solenoidên kilîtkirinê yên vesazkirina destî: Ji bo parastina pozîsyona xwe hewceyî hêzek domdar nînin û dema ku tên aktîfkirin dikarin zû werin berdan. Ew ê heta ku bi destî werin vesazkirin di pozîsyona berdanê de bimînin, ku ev ji bo hin sepanên ku destwerdana destî û kontrolê hewce dikin guncaw e.

Beşa 5: Taybetmendiyên Sereke:

5.1 Elektrîk - Xerckirin - Xwedîkirina Azad

Yek ji taybetmendiyên herî berbiçav ên solenoideke xwe-kilîtkirî ew e ku ew dikare di her du pozîsyonên dawî de bi xerckirina enerjiyê ya sifir bimîne. Dema ku solenoid tê çalakkirin da ku bigihîje rewşa kilîtkirî ya xwestî, ji bo parastina wê pozîsyonê ti ceyrana pêwîst nîne. Ev bi tevahî berevajî solenoidên kevneşopî ye, ku pir caran ji bo girtina perçeyek li cîhê xwe dabînkirina domdar a enerjiyê hewce dikin. Ev taybetmendiya solenoidên xwe-kilîtkirî ji bo sepanên ku parastina enerjiyê girîng e, wekî alavên ku bi pîlê dixebitin an operasyonên pîşesaziyê yên mezin ên ku ji bo kêmkirina lêçûnên elektrîkê hatine çêkirin, pir sûdmend e.

5.2 Belavkirina hêza sifir (germahî) di rewşa ragirtinê de

Di rewşa ragirtinê de, solenoida kilîtkirî sifir hêzê dixwe, ev tê vê wateyê ku germî çênabe. Ji ber ku hilberîna germê li gorî qanûna Joule (\(P\) = I^{2}R\) rasterast bi xerckirina hêzê ve girêdayî ye, ku \(P\) hêz e, \(I\) niha ye, û \(R\) berxwedan e), nebûna herikîna niha di rewşa ragirtinê de piştrast dike ku germî çênabe. Ev di sepanên ku germbûna zêde dikare bibe sedema pirsgirêkan de pir bikêr e, wekî di elektronîkên hesas an jîngehên bi hewcedariyên kontrola germahiyê yên hişk de. Ew di heman demê de dibe alîkar ku temenê solenoid û pêkhateyên derdorê dirêj bike, ji ber ku germbûna zêde dikare bibe sedema xirabûna materyalê û têkçûna pêkhateyan.

5.3 Di rewşa ragirtinê de dengê elektrîkê yê tîrêjkirî tune ye

Sûdeke din a girîng a solenoidên kilîtkirî nebûna dengê elektrîkê yê tîrêjkirî ye dema ku di rewşa ragirtinê de ne. Dema ku solenoid enerjîkirî be, herika ku diherike qadeke elektromagnetîk diafirîne ku dikare bi cîhazên elektronîkî yên din ên nêzîk re mudaxele bike. Lêbelê, ji ber ku solenoidên kilîtkirî dema ku di pozîsyona xwe de ne herikînê nakşînin, çavkaniyek wusa ya dengê elektrîkê yê tîrêjkirî tune. Ev wan ji bo karanîna di sepanên ku lihevhatina elektromagnetîk (EMC) fikar e, wekî alavên bijîşkî, alavên ragihandinê û amûrên pîvandinê yên rastbûna bilind îdeal dike.

5.4 Bidawîkirina pêbawer - hêz tune ku pozîsyonê bigire

Solenoidên kilîtkirî bi saya parastina pozîsyoneke dawî di nebûna hêzê de, pêbaweriya zêdetir peyda dikin. Di rewşa qutbûna hêzê an têkçûna pergala elektrîkê de, rewşa kilîtkirî ya solenoidê dê bêguher bimîne. Ev di sepanên ku parastina pozîsyoneke mekanîkî ya taybetî ji bo ewlehî an jî karê rast ê pergalê girîng e de girîng e, girîng e. Mînakî, di hin makîneyên pîşesaziyê de, solenoidên kilîtkirî ji bo girtina valfan di pozîsyoneke taybetî de têne bikar anîn, û şiyana solenoidê ya parastina vê pozîsyonê di nebûna hêzê de misoger dike ku pêvajo dikare bi ewlehî were rawestandin an jî bêyî navber ji ber pirsgirêkên têkildarî hêzê were berdewam kirin.

5.5 Awantajên Solenoîda Latchê

• Teserûfa enerjiyê: Li gorî solenoidên din ên ku ji bo girtina pozîsyonê hewce ne ku herikîna domdar biparêzin, solenoidên xwe-kilîtkirî tenê ji bo kilîtkirin an vekirinê hewceyê pulseke kurt a herikînê ne. Dema ku kilît dibin, ew dikarin bêyî ku enerjiya zêde xerc bikin pozîsyonê bigirin, ku ev dikare di hin serîlêdanan de enerjiyê teserûf bike.
• Pêbawerî: Avahiyek nisbeten hêsan, performansa kilîtkirinê ya stabîl, sêwirana maqûl û çêkirinê, temenê karûbarê dirêj û pêbaweriya bilind.
• Leza bersiva bilez: Solenoidên kilîtkirinê bi gelemperî dikarin çalakiyên kilîtkirin û vekirinê yên bilez pêk bînin, û hewcedariyên sepanên ku guheztin an kilîtkirina bilez hewce dikin bicîh tînin.

Beşa 6: Serlêdanên Solenoidên Girtinê

Beşa 7: Çareserkirina Pirsgirêkên Solenoidên Girtinê

7.1 Valva solenoid nayê kilîtkirin

Pirsgirêkên elektrîkê

Pirsgirêka dabînkirina hêzê: Kontrol bike ka dabînkirina hêzê voltaja rast peyda dike. Ji bo pîvandina voltaja li termînalên solenoidê multimetreyekê bikar bîne. Ger voltaja pir kêm an pir zêde be, dibe ku rê li ber girtina solenoidê bigire. Piştrast bike ku dabînkirina hêzê bi rêkûpêk dixebite û di devreya hêzê de girêdanên sist an têlên zirardar tune ne.

Boylera xelet: Boylera şewitî an jî xerabûyî dibe ku yek ji sedeman be. Boylerê ji bo nîşanên guherîna reng, helandin, an jî zirara fîzîkî kontrol bikin. Ji bo pîvandina berxwedana boylerê ohmmetreyekê bikar bînin. Ger berxwedan ji nirxa ku di pelê daneyên solenoidê de hatî destnîşankirin pir cûda be, dibe ku boyl xelet be û pêdivî bi guhertinê hebe.

7.2 Pirsgirêkên mekanîkî

Pîstona Asêmayî: Dibe ku pîston ji ber qirêjî, bermahiyan, an jî nelihevhatinekê asê mabe. Bi baldarî pîston û derdora wê paqij bikin û ji bo nîşanên xirabûn an zirarê kontrol bikin. Piştrast bikin ku pîston di qulika xwe de bi azadî tevdigere. Ger nelihevhatinek hebe, pozîsyona solenoidê rast bikin an jî braketa montajê kontrol bikin.

Pirsgirêka biharê: Bihareke vegerê ya qels an şikestî dikare rê li ber kilîtkirina rast a pistonê bigire. Biharê ji bo nîşanên deformasyon, şikestin, an windabûna elastîkbûnê kontrol bikin. Ger pêwîst be, biharê biguherînin.

7.3 Valva solenoid nayê vekirin

Pirsgirêkên elektrîkê

Pirsgirêka sînyala kontrolê: Kontrol bikin ka devreya kontrolê sînyala vekirina rast dişîne. Ev dibe ku pirsgirêkek bi mîkrokontrolker, relayê, an pêkhateyên din ên di pergala kontrolê de hebe. Ji bo verastkirina şêweya pêla sînyalê û dema wê, osîloskopek an probekek mantiqî bikar bînin. Piştrast bikin ku sînyal xwedî polarîteya rast û asta voltaja rast e.

Parastina Polarîteya Berevajî: Hin solenoidên kilîtkirinê dîodên parastina polarîteya berevajî hene. Ger ev dîod xera bibin, ew nahêlin ku solenoid sînyala vekirina rast werbigire. Dîodan ji bo nîşanên zirarê kontrol bikin û wan bi amûrek ceribandina dîodê biceribînin. Ger dîod xera bibin, wan biguherînin.

7.4 Pirsgirêkên mekanîkî

Bermahî an gemarî: Mîna pirsgirêka kilîtkirinê, ax an bermahî dikarin di mekanîzmayê de asê bimînin û rê li ber vegera pistonê bo pozîsyona vekirî bigirin. Solenoidê bi tevahî paqij bikin û her madeyek biyanî jê bikin.

Parçeyên kevin an zirardar: Bi demê re, dibe ku pêkhateyên mekanîkî yên valva solenoid xirab bibin. Ji bo nîşanên kevinbûn, deformasyon an zirarê yên zêde, piston, mekanîzmaya kilîtê û her parçeyên din ên tevgerbar kontrol bikin. Ji bo vegerandina xebata normal, pêkhateyên kevin an zirardar biguherînin.

7.5 Xebata navberî ya valva solenoid

Pirsgirêkên elektrîkê

Girêdanên sist: Hemû girêdanên elektrîkê yên di devreya solenoidê de, tevî termînalan, têlan û pêvekeran kontrol bikin. Girêdanên sist dikarin bibin sedema windakirina hêzê ji aliyê solenoidê ve, ku di encamê de dibe sedema xebata nebaş. Hemû girêdan teng bikin û piştrast bikin ku ew ewle ne.

Destwerdana Elektromagnetîk (EMI): Zeviyên elektromagnetîk ên derveyî dikarin destwerdanê li xebata valva solenoid bikin. Ev yek di hawîrdorek ku gelek alavên elektrîkê an sînyalên frekans bilind hene de îhtîmalek mezintir heye. Ji bo têlên valva solenoid kabloyên parastî bikar bînin û piştrast bikin ku valva solenoid bi rêkûpêk hatiye erdê kirin da ku EMI kêm bikin.

7.6 Faktorên jîngehê

Bandorên Germahîyê: Germahîyên zêde dikarin bandorê li ser performansa solenoidekê bikin. Germahîyên nizm dikarin bibin sedema zêdebûna berxwedana bobînê, lê germahîyên bilind dikarin bibin sedema berfirehbûna bobînê û bandorê li ser qada manyetîk bikin. Ger solenoid di hawîrdorek germahîya zêde de dixebite, karanîna solenoidek bi rêzek germahîya firehtir an jî peyda kirina parastina germahîya zêde bifikirin.

Lerizîn û şok: Lerizîn an şoka zêde dikare bibe sedema sistbûn an nelihevhatina kombûna solenoidê, ku di encamê de dibe sedema xebata navber. Solenoidê bi rêkûpêk ewle bikin û heke pêwîst be, çîpên şok-mijîner bikar bînin.
